高壓輥磨機是20世紀80年代中期發展起來的一種新型高效節能粉碎設備。設備工業應用之初，受輥面耐磨技術的制約，主要用于水泥工業領域。隨著高壓輥磨機合金柱釘輥面、液壓耦合傳動以及萬向傳動軸輥軸直連等關鍵技術的日趨成熟，其被成功應用于國內外金屬礦山特別是鐵礦山，用以粉碎中等以上硬度的金屬礦石。高壓輥磨機具有處理能力大、粉碎產品粒度細、粉碎效率高和設備作業率高等優點，是鐵礦石細碎和超細碎的理想設備。筆者結合鐵礦選礦生產實踐歷史，綜述高壓輥磨機碎磨工藝及其在鐵礦石粉碎中的工業應用。

1　高壓輥磨機結構特點及工作原理

　　高壓輥磨機與對輥破碎機類似，都有2個工作輥，但其粉碎原理完全不同。高壓輥磨機由機架、高壓工作輥、液壓系統和給料系統等部分構成。高壓輥磨機的工作部件是1對平行排列且相向轉動的高壓輥，每個輥?zhàn)佑?臺電動機通過行星齒輪減速機驅動，其中固定輥位置固定，動輥可在水平滑道上移動。滑動輥軸上的液壓系統提供極高的工作壓力(最高達300MPa)到工作輥面上。

　　高壓輥磨機的工作原理為層壓粉碎，于20世紀70年代末由德國的舒納教授提出，目前已成為節能粉碎設備研制和改造的指導思想。高壓輥磨機工作時，給料通過可調節開口大小的給料器進入高壓輥磨機兩輥之間的破碎腔，實行擠滿給料，在料柱自身重力和2個壓輥相向轉動的雙重作用下，入料被強行擠入不斷壓縮的破碎腔中并被壓實，達到一定壓力時遭到粉碎，最終形成密實但充滿裂縫的片狀料餅產品排出。料餅內存在大量的細粒、微細粒及顆粒內微裂紋，這使料餅機械強度很低，間接提高了磨機處理能力和磨礦效率。高壓輥磨機層壓粉碎原理如圖1所示。

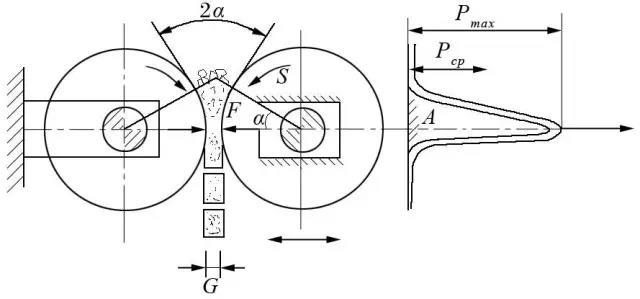

圖1　高壓輥磨機的層壓粉粹原理示意

2　典型破碎工藝流程

　　在常規破碎工藝中，高壓輥磨機主要用于三段一閉路破碎流程中的第三段細碎設備和第四段超細碎設備，其典型破碎工藝流程分為開路流程和閉路流程，其中閉路流程又分為帶邊料返回的閉路流程和帶檢查篩分的閉路流程。典型破碎工藝流程如圖2所示。

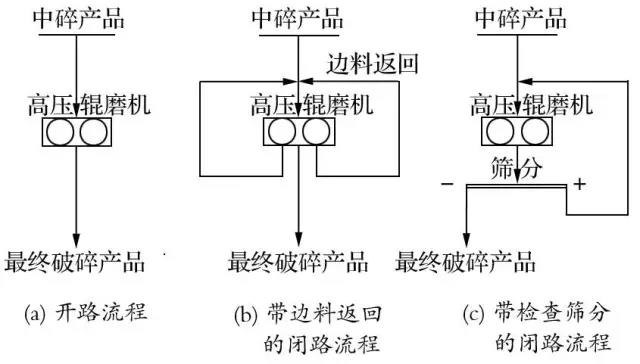

圖2　高壓輥磨機典型破碎工藝流程

　　采用開路破碎流程的典型礦山有三山島金礦新立選礦廠、金堆城鉬業公司百花嶺選廠、馬鋼和尚橋鐵礦選廠等。三山島金礦8000t/d選礦廠破碎工藝流程采用三段破碎流程，其中中碎采用檢查篩分，配置1臺PR140/110型高壓輥磨機進行開路細碎。高壓輥磨機入料粒度<25mm，破碎產品粒度為P80=10mm，破碎產品中-0.075mm含量約占18%。該廠高壓輥磨機采用柱釘耐磨輥面，輥面使用壽命長達10000h以上，設備運轉率為93%，采用先進的液壓控制系統和穩定的操作系統。高壓輥磨機開路破碎流程的優點是配置簡單，運行穩定，占地面積小，生產成本低，操作與管理方便；缺點是采用開路流程，未考慮高壓輥磨機的邊緣效應，把邊料未粉碎的粗顆粒礦石也作為高壓輥磨機最終產品，成品中粒度跨度大，粗細分布不均，影響最終的破碎效果。

　　采用帶邊料返回閉路流程的典型礦山有司家營鐵礦和賽普魯塞爾雷它銅礦等。司家營鐵礦二期1500萬t/a選礦廠破碎系統的細碎采用高壓輥磨工藝，采用2臺德國洪堡·威達克公司生產的RP1718型高壓輥磨機，將粒度為50~6mm給料破碎至產品粒度P80=8mm。高壓輥磨機增設邊料返回工藝，通過切邊法把壓輥邊緣粗粒產品返回高壓輥磨機繼續破碎，邊料循環量可根據選廠實際情況調節，輥?zhàn)又胁颗诺V產品輸送至球磨機進行磨礦。帶邊料返回的高壓輥磨閉路破碎流程同樣具有配置簡單、運行穩定、占地面積小、生產成本低、操作與管理方便等優點，同時又考慮到了邊緣效應和側漏情況。采用邊料返回閉路流程時，要特別注意根據實際情況選擇適宜的邊料循環量，以滿足對高壓輥磨機處理能力和粉碎產品粒度的要求。

　　采用帶檢查篩分閉路流程的典型礦山有山東黃金集團昌邑鐵礦、馬鋼南山鐵礦、重鋼西昌礦業有限公司太和鐵礦、澳大利亞OneSteel選廠、智利CMH公司和西澳BGM公司等。澳大利亞OneSteel選廠的碎礦流程中采用德國魁伯恩公司生產的2臺高壓輥磨機進行物料的超細碎，該破碎流程于2007年6月投入運行。高壓輥磨機與濕式篩分構成閉路，將粒度為-25mm給料破碎至3~0mm的超細碎產物。高壓輥磨機輥面采用柱釘點陣輥面，帶檢查篩分閉路破碎工藝流程實現了入料的高效破碎，使最終粉碎產品粒度范圍更窄、顆粒內部的微裂紋更豐富、-0.075mm細料含量更高，后續磨礦更容易，有利于改善有用礦物的精礦品位和回收率。高壓輥磨機閉路破碎工藝流程的最大優點是節能降耗、增產提質和簡化后續磨選流程。高壓輥磨機的破碎產品以料餅形式居多，要根據現場情況選擇干式或者濕式閉路篩分作業。若采用干式閉路篩分作業，則篩分前通常需設置打散工藝。此外，篩分設備的篩孔尺寸選擇影響篩分效率和高壓輥磨機的處理能力。
