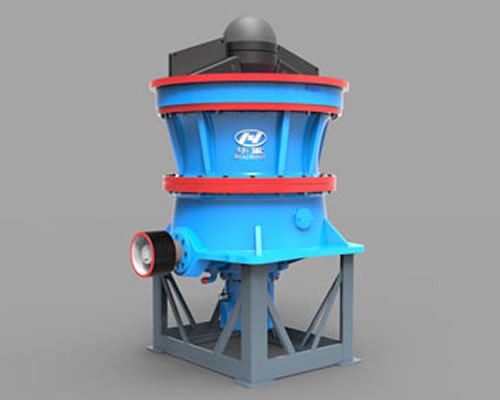

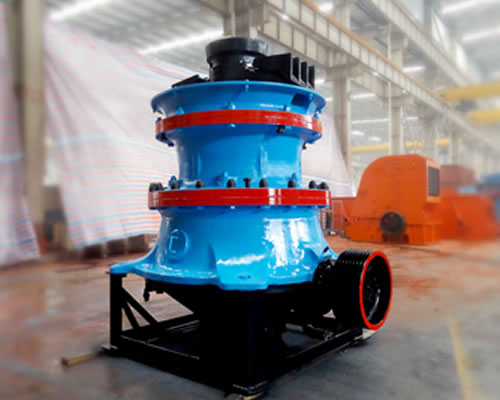

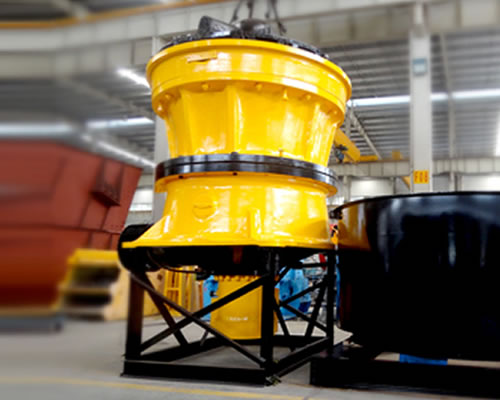

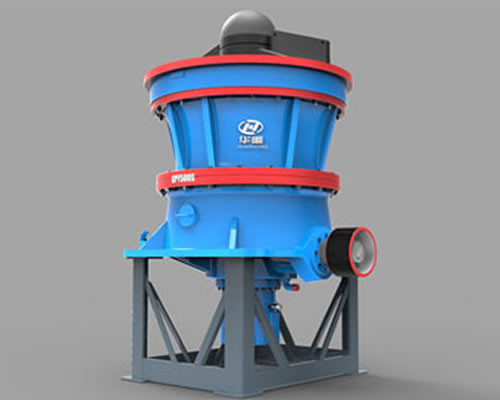

GPY系列單缸液壓圓錐破碎機

固定式、移動式場合均可選用

GPY系列單缸液壓圓錐破碎機是較傳統而性能穩定的破碎設備?？捎糜谥兴榭杉?xì)碎作業。是我公司在引進、吸收歐美技術的基礎上，優化設計制作的一種高能單缸液壓圓錐破碎機。該圓錐破碎機采用層壓和高能相結合的設計原理，擁有經過優化的破碎腔型，具有破碎比大、效率高、能耗低、產品粒度均勻等特點。

3D動畫視頻展示

【進料粒度】：60-360mm

【生產能力】：115-700t/h

【應用范圍】：礦山、煤礦、垃圾及建筑垃圾的循環再利用、土石方工程、城市基礎設施、道路或建筑工地等場地作業。

適用物料:

產品優勢

效率高

該液壓圓錐破碎機主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率；
生產能力大

該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高 35%~60%；
成品質量高

采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻；
應用廣泛

可采用混凝土基礎或鋼結構基礎，固定式、移動式場合均可選用，靈活方便，滿足客戶不同場合的使用要求；
設備維護方便

設備維護方便，絕大部分部件均能在上部及側部拆裝，可降低工人勞動強度，提高施工效果；
全新的液壓技術

全新的液壓技術，實現了過載保護和液壓調整排料口，簡化了破碎機結構，減輕了重量。

細節參數

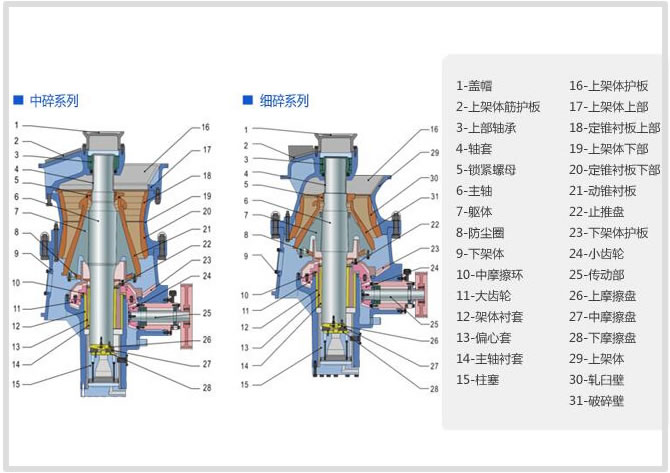

GPY系列細節圖

自動化程度高，操作簡單

1、特殊的破碎腔型、合理的偏心量，擺頻及層壓縮破碎帶來更高的產量，更大的破碎比，更優的粒形。

2、堅固的設備結構及獨有過載保護系統,可確保在最惡劣的硬質巖石破碎應用中長期運行，發生故障率較低。

3、正壓防塵系統保證潤滑系統時刻潔凈，使設備在運行時免受灰塵的污染，且不需要增加額外的潤滑密封及人工維護。

4、自動化程度高，操作簡單，即使是普通操作工也能很快掌握。

5、設備維護方便，絕大部分部件均能在上部及側部拆裝，可降低工人勞動強度，提高施工效果。

6、特殊的破碎壁，軋臼壁設計形式使得易損件利用率更高，極大減少用戶對備件的投入。

中碎圓錐作業技術參數
規格型號	偏心量Ecc (mm)	最大裝機功率 (KW)	緊邊排料口(CSS)下的生產能力(t/h)
規格型號	偏心量Ecc (mm)	最大裝機功率 (KW)	25mm	30mm	35mm	40mm	45mm	50mm
GPY100S	20	90	115-125	140-150	155-175	165-195	180-210
GPY100S	25	90		180-190	195-215	205-225
GPY200S	25	160		165-215	185-235	205-255	225-275
GPY200S	32	160			225-275	265-315	275-345
GPY300S	32	250			350-390	370-410	390-430
GPY300S	40	250				440-490	470-520
GPY400S	36	280		400-450	440-490	480-520	500-540	550-600
GPY400S	42	280			520-570	550-630	620-670	650-700

細碎圓錐作業技術參數
規格型號	偏心量Ecc (mm)	最大裝機功率 (KW)	緊邊排料口(CSS)下的生產能力(t/h)
規格型號	偏心量Ecc (mm)	最大裝機功率 (KW)	8mm	10mm	15mm	20mm	25mm	30mm	35mm	40mm
GPY100	20	90	45-50	50-55	65-75	90-100
GPY100	25	90		50-60	70-85	100-115
GPY200	25	160		85-105	105-125	125-150	155-175	180-205
GPY200	32	160			135-155	165-185	185-215
GPY300	32	250	100-120	110-140	155-185	185-215	220-250	255-285	290-320
GPY300	40	250		140-160	195-225	235-265	280-310	315-345
GPY400	36	280		150-180	200-240	260-285	290-320	330-365	370-400	410-440
GPY400	42	280			260-290	320-350	355-385	390-420	430-460	470-500

注：生產能力為含水量不超過4%、不含粘土，給料粒度級配適合，小于排料口的物料占給料總量10%以下，給料在破碎腔四周均布，物料松散密度為1.6t /m³的巖石開路設計時的通過量。在閉路作業條件下，設備能力比開路作業高15%-30%。由于所選設備偏心量、破碎比、物料硬度、給料粒度組成、給料含水含泥量等都會影響破碎機的生產能力，所以對具體的應用情況請向我們進一步咨詢。

技術參數(GPY500S）
規格型號	最大裝機功率 (KW)	腔型	最大給料尺寸 (mm)	緊邊排料口(CSS)下的生產能力(t/h)
規格型號	最大裝機功率 (KW)	腔型	最大給料尺寸 (mm)	41	44	48	51	54	60	64	70	76	83
GPY500S	315	EC	560	600-680	670-730	750-820	800-850	870-930	950-1000	1030-1090	1000-1050	920-983	604
GPY650S	400	EC	560		730-790	820-880	865-930	950-1000	1030-1100	1180-1250	1380-1450	1450-1500
GPY800S	600	EC	670		1050-1200	1250-1310	1320-1420	1450-530	1675-1750	1830-1900	1830-1900	1925-2000

注：EC=超粗碎

技術參數(GPY500、GPY800、GPY1000）
規格型號	最大裝機功率 (KW)	腔型	最大給料尺寸 (mm)	緊邊排料口(CSS)下的生產能力(t/h)
規格型號	最大裝機功率 (KW)	腔型	最大給料尺寸 (mm)	10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	44mm	51mm	57mm	64mm	70mm
GPY500	315	EC	275			172	185-333	198-431	211-460	241-542	267-600	293-657	328-511
		C	215			165-185	180-362	190-475	204-505	241-542	258-638	283-507	317-353
		MC	175			157-248	170-421	181-450	193-480	220-550	244-494	268-360
		M	135			192-290	206-435	221-465	235-495	270-497	297-398
		MF	115		188	202-364	217-391	232-418	247-445	282-446	314-358
		F	85		190-300	205-323	220-347	236-371	251-395	287-396	318
		EF	65		206-288	222-311	240-293	256-290
GPY800	560	EC	300					443-584	472-844	540-963	596-1065	653-1167	720-1286	777-1388	844-1506	901-1326
		C	240				400	428-631	456-888	520-1013	576-1120	631-1227	695-1352	751-1460	815-1456	871-1281
		MC	195				375-435	401-718	427-832	487-950	540-1050	591-1150	652-1267	703-1368	764-1365	816-1201
		M	155				400-563	423-780	455-836	514-948	568-1050	623-1150	687-1266	741-1367	805-1243	860-1093
		MF	100			374-420	402-711	429-760	457-809	522-923	847-937	633-784	697
		F	90		352-390	380-650	410-700	437-747	465-795	530-907	587-852	644-713
		EF	80	275-400	300-511	323-553	347-593	371-635	395-675	450-770	498-728	546-664
GPY1000	750	EC	370						390-454	444-1304	490-1441	538-1580	593-1740	641-1878	696-2038	743-2176
		C	330					392	417-770	477-1400	527-1547	578-1695	637-1868	688-2015	747-2188	798-2137
		MC	300				337-508	360-847	384-1227	438-1400	485-1547	531-1695	586-1868	632-2015	687-2000	798-1734
		M	230			262-306	282-665	302-946	321-1101	367-1256	406-1390	445-1521	491-1676	530-1810	575-1795	715-1560
		MF	160		200	215-509	232-685	248-916	264-975	300-1112	334-1230	366-1347	404-1485	436-1602	593-1391	633-1165
		F	120		243-284	263-665	282-833	302-890	321-947	367-1080	406-1160	445-1046	491-822	530-620
		EFX	100		208-418	223-661	240-710	247-758	273-807	312-921	346-990	380-891	418-700	452-528
		EF	85	180-240	196-580	211-626	227-673	238-715	260-765	296-873	328-965	360-1058	396-1165	428-1005	465-857	497-664
		EEF	75	175-470	188-560	204-603	220-648	234-692	250-737	285-841	316-850	346-756	382-575	412

注：1.EEF=超特細、EF=特細碎、EFX=次細碎、F=細碎、MF=中細碎、M=中碎、C=粗碎、MC=中粗碎、EC=特粗碎
2.生產能力為含水量不超過4%、不含粘土，給料粒度級配適合，小于排料口的物料占給料總量1 0 %以下，給料在破碎腔四周均布，物料松散密度為1 . 6 t / m ³的巖石開路設計時的通過量。在閉路作業條件下，設備能力比開路作業高1 5 % - 3 0 %。由于所選設備偏心量、破碎比、物料硬度、給料粒度組成、給料含水含泥量等都會影響破碎機的生產能力，所以對具體的應用情況請向我們進一步咨詢。
