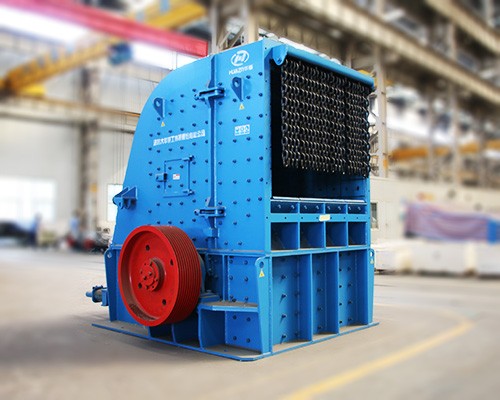

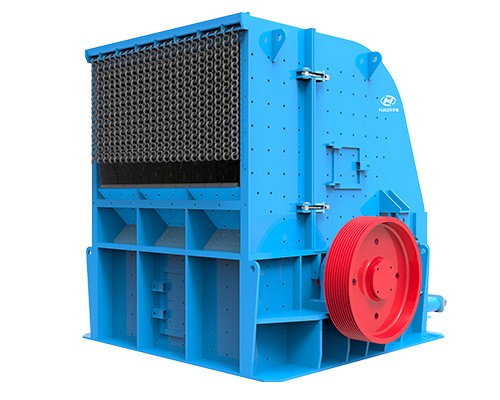

PFQ系列渦旋強力反擊破碎機是我公司研制開發的高效反擊式破碎機，該產品適用于抗壓強度不超過250MPa的各種物料的粗、中、細碎作業，具有結構獨特、操作方式簡便、高效節能、產品形狀呈立方體、排料粒度大小可調、可選擇破碎、簡化破碎流程、節約成本等特點。大型機型還有板錘更換起吊專用工具供用戶選配。
產能更大，粒形更好
獨特三腔渦旋結構，使其給料粒度更大，產能更大，產品粒形更好。
產量更高，破碎比大
優化的轉子結構，能提供強大的轉動慣量和錘頭沖擊力，使破碎產量更高，破碎比大。
特殊“C”形板錘
特殊設計的抗磨合金“C”形板錘，使其打擊面形狀在整個壽命周期內保持不變，確保產品粒形和級配穩定。
使用壽命更長
標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強 ，利用率更高，使用壽命更長。
粒度、級配靈活調整
該設備的排料間隙可以根據成品粒度、級配要求靈活調整。 標配液壓啟閉機構或選配更換板錘用的專用起吊工具，應用靈活，操作簡便。
粗、中、細碎作業的高效反擊式破碎機。
1.該機結構設計獨特，有高大渦旋破碎腔和P、S、T三段破碎區，使破碎效率更高，產能更大。
2.采用有鍵錐套聯接的轉子體、插入安裝的高效耐磨板錘、獨特的齒形反擊襯板、多方位開門機架、絲桿或液壓開啟裝置等，使設備更換易損件、檢修更加方便。
3.結構緊湊、機器剛性強、轉子具有大的轉動慣量；
4.高鉻板錘，抗沖擊、抗磨損、沖擊力大；
5.無鍵連接，檢修方便，經濟可靠；
6.破碎功能全、生產率高、機件磨耗小、綜合效益高。
| 規格型號 | 最大給料粒度 | 排料粒度 (mm) |
處理能力 (t/h) |
功 率 (KW) |
|
| <150MPa | <250MPa | ||||
| PFQ1108 | 300 | 150 | ≤30（80%-90%） | 50~100 | 75 |
| PFQ1110 | 400 | 200 | ≤30（80%-90%） | 80~150 | 110 |
| PFQ1113 | 400 | 200 | ≤40（80%-90%） | 100~160 | 132 |
| PFQ1310 | 400 | 200 | ≤40（80%-90%） | 140~200 | 160 |
| PFQ1313 | 400 | 250 | ≤40（80%-90%） | 180~260 | 200 |
| PFQ1315 | 400 | 300 | ≤40（80%-90%） | 200~300 | 250 |
| PFQ1320 | 400 | 300 | ≤40（80%-90%） | 300~400 | 2×160 |
| PFQ1520 | 500 | 400 | ≤40（80%-90%） | 350~550 | 2×250 |
| PFQ1523 | 600 | 400 | ≤40（80%-90%） | 500~680 | 2×315 |
| PFQ1625 | 700 | 400 | ≤40（80%-90%） | 600~820 | 2×355 |
| PFQ1823 | 700 | 400 | ≤40（80%-90%） | 600~1000 | 2×400 |
注：以上數據中處理能力是根據物料松散密度為1.6/m3的石灰石計算，最大給料是指允許的最大范圍，若給料過大，會影響產量和增加磨損，一般以適中給料粒度為最佳。

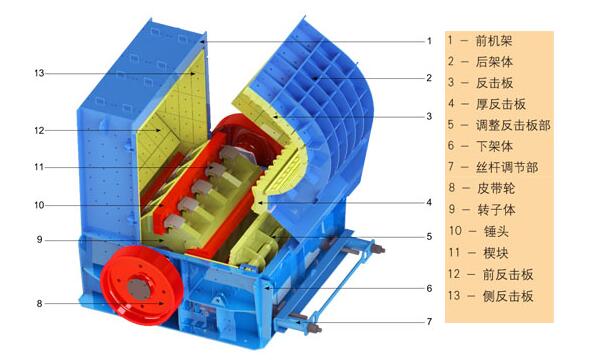

PFQ系列強力渦旋反擊式破碎機主要由上機架（左、右）組成的渦旋破碎腔和P段破碎區、下機架、轉子部、第一調整部（S破碎段）、第二調整部（T破碎段）和傳動部組成。
電機經過三角帶傳動，帶動轉子高速運轉，物料自入料口進入破碎機腔內，被高速旋轉的轉子板錘打擊，沖擊至渦旋破碎腔頂部齒形反擊板后反彈自由下落，不斷同后續往上沖擊的物料碰擊破碎，未充分破碎大塊和料在P破碎腔頂部的厚齒板與板錘作用下產生的巨大的壓力與彎曲力，即使很難破碎的物料也輕易被粗碎后進入下段S破碎腔。S破碎腔齒形襯板同轉子錘板間間隙較小，物料在此受到摩擦沖擊、折斷、擠壓而得到中碎，進入T破碎腔細碎。
T破碎腔齒形襯板同轉子錘板間間隙更小，物料同樣受到摩擦沖擊、折斷、擠壓而得到進一步細碎后，排出機外。
S、T破碎腔齒形襯板同轉子錘板間間隙可根據用戶對不同物料粒度的要求進行調整。T型破碎腔后帶有彈性裝置，當不可破碎物進入T破碎腔時，彈性裝置具有退讓緩沖作用，使排料口尺寸增大，不可破碎物料排出機外。當不可破碎物排出后，在彈性作用下，排料口恢復原尺寸。
