多年以來，PL系列立式?jīng)_擊破碎機累計銷售超過2000臺，廣泛應于人工砂石、耐火材料、玻璃原料等行業，在行業內有著很高的口碑和聲譽。
立式?jīng)_擊破碎機又稱制砂機是我公司研制開發的物料與物料、物料與金屬撞擊破碎機，備受行業青睞，它具有合理的轉子結構設計、耐磨材料工藝、破碎速度優化以及液壓設計的結合，使專業細碎技術與機械相得益彰，是新技術、新工藝的充分體現。

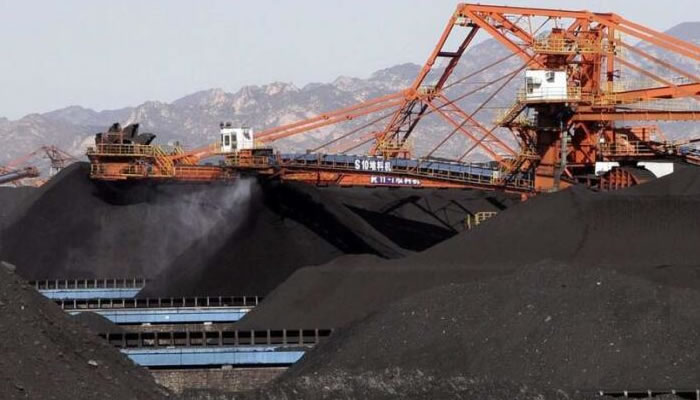

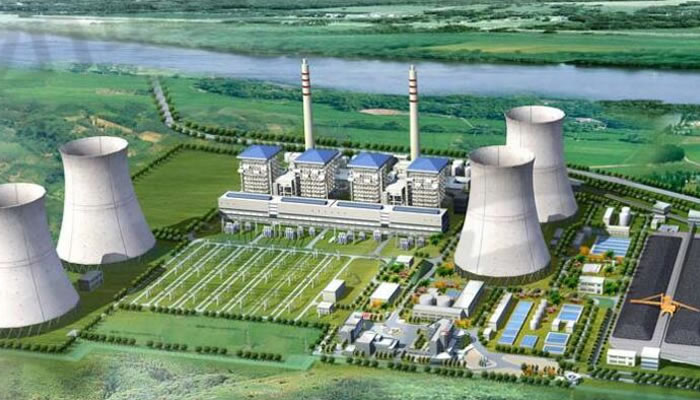

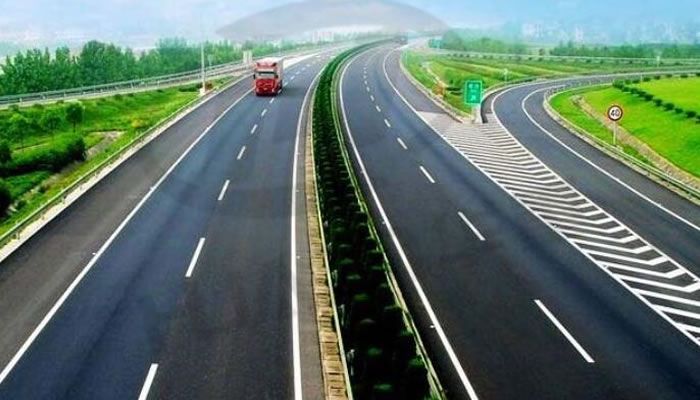

應用領域：PLS立式?jīng)_擊破碎機廣泛用于水利水電、耐火材料、建筑、高等級公路、鐵路等行業的人工制砂作業。
適用物料：PLS立式?jīng)_擊破碎機特別對于花崗巖、玄武巖、灰綠巖、砂巖等中硬、特硬、腐蝕性物料來說，比其它類型的產品更具有優越性。在人工制砂方面，其破碎能力遠遠超越其他同類產品，是目前理想的人工制砂設備。
早在上世紀80年代末90年代初，洛陽市大華機器廠（現洛陽大華重工科技股份有限公司）研制開發出立式?jīng)_擊破碎機，備受行業矚目。
本標準按照GB/T1.1-2009給出的規劃起草。
本標準代替JB/T7353-2004《立式?jīng)_擊破碎機》，與JB/T7353-2004相比主要技術變化如下：
1、調整了電動機的功率范圍。提高了通過量與出料粒度的百分比；
2、規定了葉輪直接的范圍；
3、取消了PL-900規格；
4、更新了部分技術要求。
本標準由中國機械工業聯合會提出。
本標準由全國礦山機械標準化技術委員會（SAC/TC88）歸檔。
起草單位：洛陽大華重型機械有限公司、南昌礦山機械有限公司、上海建設路橋機械設備有限公司。
行業標準起草單位；JB/T7353-2015。

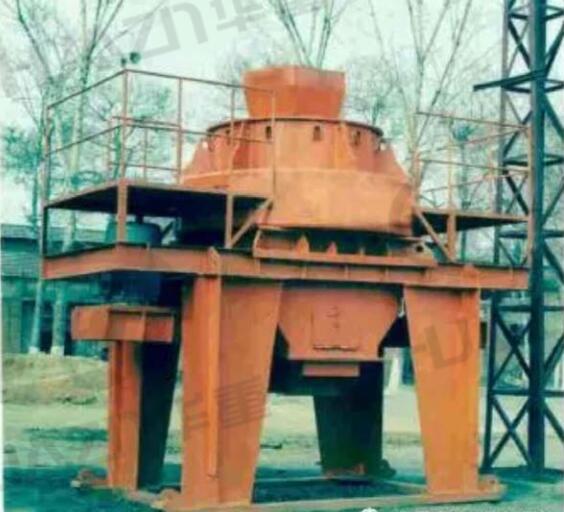

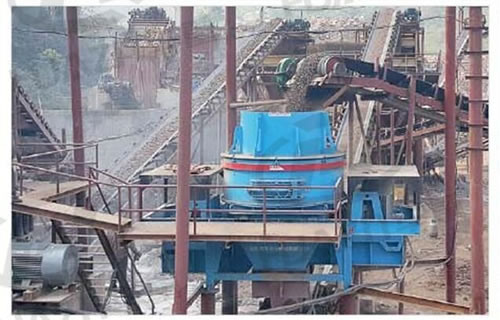

業內矚目的立式?jīng)_擊破碎機實物圖

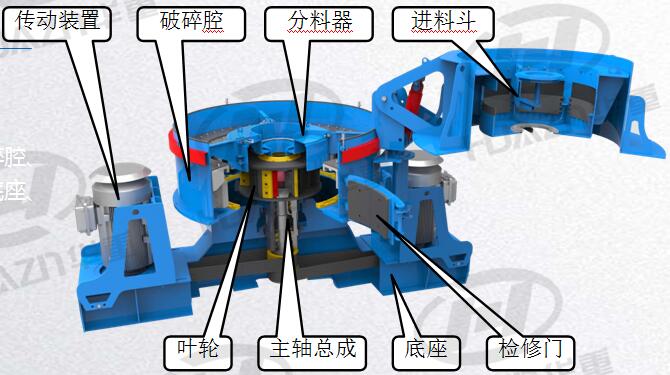

設備主要是由進料斗、破碎腔、分料器、葉輪、主軸總成、底座、傳動裝置組成。
1.處理量更大，易損件耗用量低。
2.全面優化的腔型，使得物料有最佳的運動軌跡和發射角度，從而獲得更佳的破碎效果。
3.全方位的本體防護，使用壽命更長。

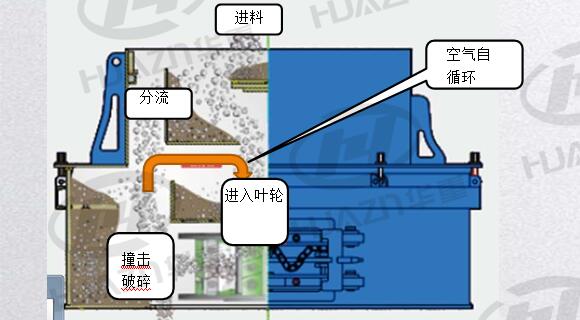

立式?jīng)_擊破碎機結構圖

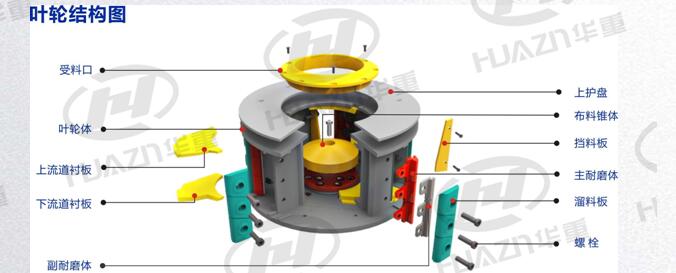

該機采用在生產中能形成物料自襯的葉輪體，工作時葉輪體將料源持續不斷的拋向形成物料內襯的破碎腔內，形成一種物料/物料或物料/鐵沖擊破碎形式。物料由進料斗進入破碎機，一部分由分料器中間的中心入料管直接進入高速旋轉的葉輪中被迅速加速，然后以50～75米/秒的速度從葉輪均布的流道口拋射出去。
從葉輪中高速拋射出的物料首先同分料器外周落下的一部分物料沖擊破碎，然后一起沖擊到渦動破碎腔內物料襯層上或反擊板上，被反彈，改變其運動方向，與葉輪流道發射出來的物料形成連續的物料幕。從分料器圓周溢流落下的物料對該物料幕起到了增壓作用，實現了能量轉換，從而提高了破碎率。
| 規格型號 | 工作模式 | 最大入料 (mm) | 葉輪直徑 （mm） |
葉輪轉速 （r/min） |
功率 | 處理量（t/h） |
|---|---|---|---|---|---|---|
| PLS-550 | 破碎制砂 | 30 | 570 | 2290 | 30 | 16-20 |
| 37 | 20-26 | |||||
| 45 | 24-32 | |||||
| PLS-700 | 破碎制砂 | 35 | 720 | 1830 | 55 | 30-38 |
| 75 | 40-52 | |||||
| 90 | 50-65 | |||||
| 110 | 60-78 | |||||
| PLS-850II | 破碎制砂 | 50 | 880 | 1570 | 2*90 | 95-125 |
| 2*110 | 120-160 | |||||
| 2*132 | 150-195 | |||||
| 2*160 | 200-260 | |||||
| 高速細碎 整形。 |
5-l0 | 1795 | 2*110 | 90 | ||
| 2*132 | 120 | |||||
| PLS-1000II | 破碎制砂 | 60 | 990 | 1365 | 2*160 | 200-260 |
| 2*200 | 250-325 | |||||
| 2*220 | 275-360 | |||||
| 2*250 | 320-410 | |||||
| 高速細碎 整形 |
5-10 | 1545 | 2*160 | 150 | ||
| 2*220 | 225 | |||||
| PLS-1200II | 破碎制砂 | 60 | 1110 | 1220 | 2*250 | 320-410 |
| 2*280 | 375-490 | |||||
| 2*315 | 420-550 | |||||
| 高速細碎整形 | 5-10 | 2*250 | 260 | |||
| 1400 | 2*280 | 300 |

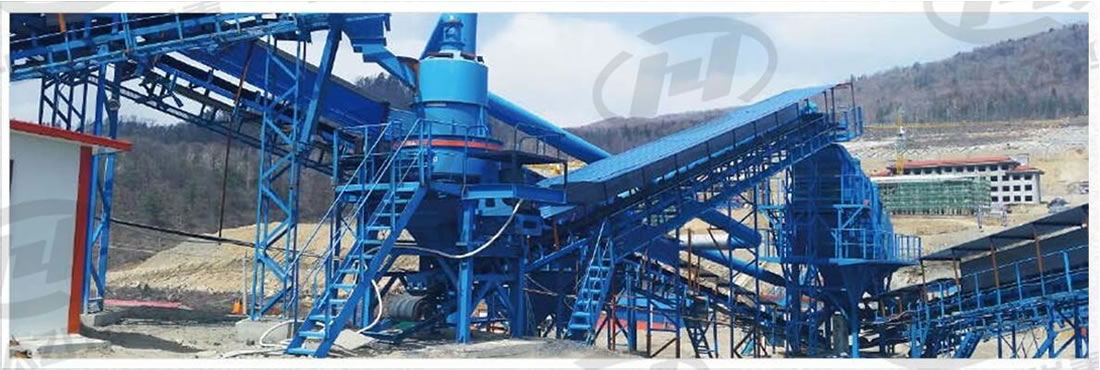

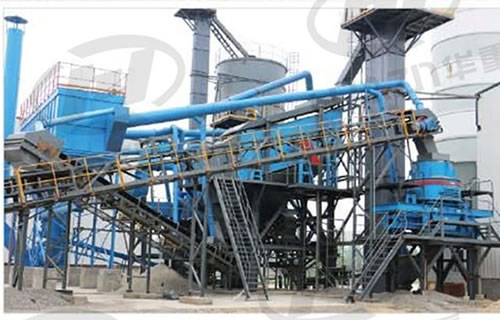

國內立式?jīng)_擊破碎機應用案例現場

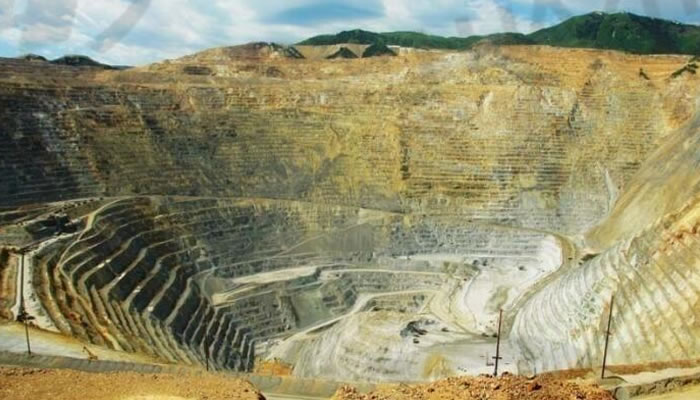

國外立式?jīng)_擊破碎機某案例現場

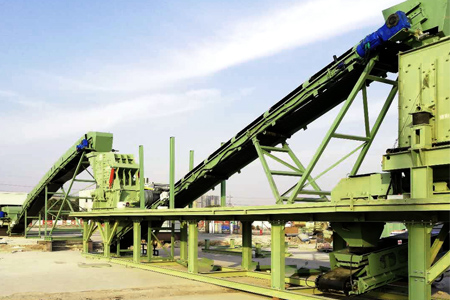

立式?jīng)_擊破碎機大型應用案例
