JC顎式破碎機工作原理

本機主要由機架、動顎、偏心軸、顎板、調整斜鐵等零件組成。工作時電動機通過三角帶經皮帶輪驅動偏心軸，使動顎按照一定的軌跡進行運動，進入破碎腔內的物料在兩顎板之間受壓碎、劈裂和彎曲作用而被破碎，經破碎后的物料在自身重量的作用下由排料口排出。

JC顎式破碎機結構特征

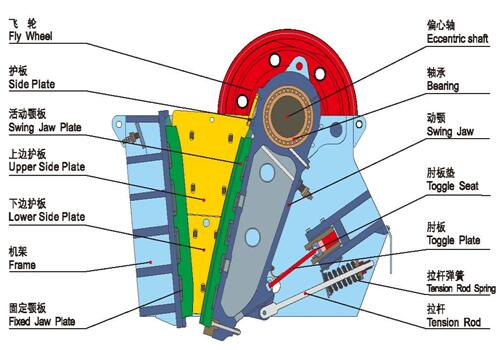

圖  JC顎式破碎機結構示意

1、機架部

機架為鋼板焊接結構并經退火處理。機架前墻板上裝有固定顎板。在機架內側破碎腔處裝有左、右邊護板，以防機架內側壁的磨損。固定顎板通過定顎壓塊固定在前墻板上，便于拆卸，在機架的側墻板上安裝有左、右邊護板。

固定顎板、左、右邊護板均為高錳鋼鑄件（易損件），要根據破碎物料的性質定期更換。更換固定顎板時，先通過專用工具吊住固定顎板，再將定顎壓塊螺栓松開，定顎壓塊拆下，再將固定顎板拆下、吊出。安裝固定顎板的順序應與拆卸順序相反，先將固定顎板裝到位后，然后裝定顎壓塊，注意定顎壓塊必須用T型槽用螺栓拉緊。更換邊護板時，先將邊護板螺栓松開，拆下邊護板，安裝邊護板的順序應與拆卸順序相反，先將邊護板裝到位后，再安裝邊護板螺栓。注意待邊護板安裝到位后必須用邊護板螺栓拉緊。

2、動顎部

動顎體為鑄鋼件，正面裝有活動顎板，上部借助偏心軸與軸承懸掛在機架上，下部支撐在肘板上，并與肘板成滑動接觸，在偏心軸兩端裝有帶錐套的皮帶輪和飛輪。在動顎上部裝有護板，防止因給料而使動顎上部磨損及軸承孔變形，從而影響動顎使用壽命和軸承等零件的順利拆卸。

動顎體的正面安裝有活動顎板和楔塊?；顒?dòng)顎板為高錳鋼鑄件（易損件）要根據破碎物料的性質定期更換。更換活動顎板時要先將動顎板壓塊取下，動顎板壓塊拆下后再將活動顎板拆下?；顒?dòng)顎板的安裝順序與拆卸順序相反，要先安裝活動顎板再安裝動顎板壓塊，在動顎板壓塊上可焊接鋼板以達到壓緊活動顎板的目的。

動顎體與機架上的軸承均為調心滾子軸承。如圖2所示軸承的密封均采用機械密封。軸承應加入3＃合成鋰基潤滑脂或其它相當潤滑脂（注意：不同牌號及型號的潤滑脂不可混用）。軸承加入潤滑脂的量應占軸承空腔容積的2/3。每工作約40小時加油一次，每半年應清洗更換一次潤滑脂，更換時應將軸承用煤油清洗干凈，重新加油至軸承容積的2/3。

若設備在露天、粉塵多或高溫環境下使用，應縮短加油周期和更換周期。

3、肘板

肘板一端支撐在動顎下部，另一端支撐在調整座上，并與其形成滑動接觸。肘板除支撐動顎外，還有當外來不能破碎的異物進入破碎腔內，破碎機負荷突然增大的情況下，自身立即折彎或斷裂，從而保護其它零件不受損傷。

4、調整斜鐵

用機械調整裝置通過調節調整斜鐵來根據用戶的需要調整排料口的大小，從而控制出料粒度。注意：在通過調整裝置調整排料口時必須將拉桿彈簧鎖緊螺母松開，調節后，拉桿彈簧鎖緊螺母鎖緊。

5、彈簧拉桿裝置

設備的彈簧拉桿裝置由拉桿、彈簧，螺母等零件組成，用于保證顎式破碎機整個運動機構的緊密配合，及平衡動顎與肘板在工作時產生的慣性力。彈簧預壓力不易過大，只要消除肘板與動顎、肘板與肘板墊間的沖擊響聲即可。
