鄂式破石機(jī)即是顎式破碎機(jī)，是礦山、冶煉、建材、公路、鐵路、水利和化學(xué)工業(yè)等部門最常用設(shè)備之一，在普通鄂式破石機(jī)基礎(chǔ)上進(jìn)行了全面的技術(shù)升級(jí)，洛陽(yáng)大華重工C系列顎式破碎機(jī)成為目前破碎機(jī)系列中應(yīng)用最廣泛的一種。該系列鄂式破石機(jī)具有破碎比大、產(chǎn)品粒度均勻、結(jié)構(gòu)簡(jiǎn)單、工作可靠、維修簡(jiǎn)便、運(yùn)營(yíng)費(fèi)用經(jīng)濟(jì)等特點(diǎn)。那么在選材與組裝上有什么要注意的事項(xiàng)呢?下面就為大家一一解答。

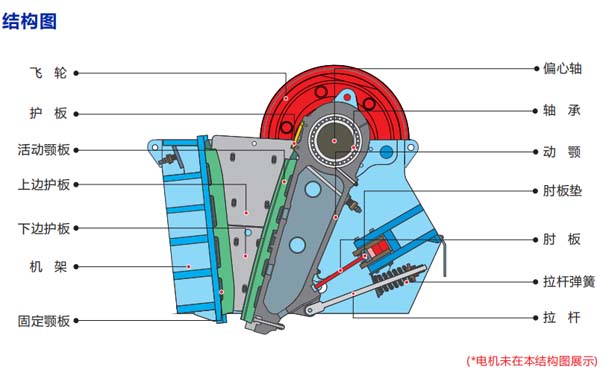

一、顎式破碎機(jī)的設(shè)計(jì)與選材
在設(shè)計(jì)時(shí)，動(dòng)顎和定顎的破碎板應(yīng)該齒峰對(duì)齒谷。這樣，破碎時(shí)對(duì)物料除了有擠壓作用外，還有彎曲作用，物料比較容易破碎。為了加強(qiáng)破碎板的使用壽命，中小型破碎機(jī)的破碎板設(shè)計(jì)成 上下對(duì)稱的形狀，當(dāng)下部磨損后可調(diào)頭使用；大型顎式破碎機(jī)的破碎板設(shè)計(jì)成互相對(duì)稱的幾塊，以便磨損后可將破碎板調(diào)換使用。破碎板的材料可以選用白口鑄鐵。白口鑄鐵硬度較大、耐 磨性較好、來(lái)源容易、價(jià)格便宜；缺點(diǎn)是性脆、容易折斷、使用壽命短。為了提高破碎板的使用壽命，材料采用含錳12 %以上的錳鋼更好，常用的是ZGMn13。錳鋼的韌性較好，雖然硬度不高 （大約為210 HB），但是，因?yàn)榫哂欣浼庸び不奶攸c(diǎn)，在壓力作用下會(huì)不斷被強(qiáng)化，故在工作中不斷磨損又不斷強(qiáng)化，直到磨損至不能使用才報(bào)廢。錳鋼破碎板澆鑄后要通過(guò)水韌處理，水韌 處理的操作大體上與淬火相同，即把鑄造出來(lái)的錳鋼破碎板加熱到1 000～1 100 ℃后在水中快速冷卻。水韌處理后可以得到均勻的金相組織，并使金相組織固定下來(lái)，避免了在使用中自然 發(fā)生相變而使性能變差。錳鋼的缺點(diǎn)是價(jià)格較貴，但從使用壽命、成本等方面總體考慮，ZGMn13 比白口鑄鐵使用壽命長(zhǎng)、成本低。
二、顎式破碎機(jī)的組裝
組裝時(shí)，破碎板必須牢固地貼在鄂板上，兩者之間應(yīng)該墊平，破碎板與顎板之間要用軟金屬（如鉛、鋅等） 作墊片，并用螺栓緊固。破碎機(jī)工作時(shí)，破碎板不應(yīng)有松動(dòng)現(xiàn)象，否則容易折斷或 磨損破碎板，降低破碎板的使用壽命。所以，組裝時(shí)一定要安裝好破碎板，從而延長(zhǎng)破碎板的使用壽命。
使用過(guò)程中改進(jìn)以加強(qiáng)破碎板的壽命 在生產(chǎn)過(guò)程中，破碎板與物料直接作用,破碎力很大，特別是破碎硬度較大的物料時(shí)，導(dǎo)致安裝破碎板的螺栓振動(dòng)，螺母松動(dòng)，使破碎板磨損加劇并產(chǎn) 生極大的噪音，嚴(yán)重時(shí)破碎板脫落或折斷使設(shè)備停機(jī)，影響正常生產(chǎn)。遇到這種情況，只是開(kāi)機(jī)前擰緊螺栓、螺母是不能徹底解決問(wèn)題的，要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況具體問(wèn)題具體分析，想辦法 采取切實(shí)可行的方法解決問(wèn)題。例如，可以采用彈簧防松減振裝置解決破碎板在工作中的松動(dòng)，從而延長(zhǎng)破碎板的使用壽命，提高工作效率。具體做法是利用彈簧做成螺栓防松動(dòng)及自緊裝 置，該裝置由內(nèi)彈簧壓蓋、彈簧、外彈簧壓蓋組成，把這個(gè)裝置穿在螺栓上擰緊螺母，由于彈簧被螺母壓緊到一定程度后，產(chǎn)生很強(qiáng)的防振效果，由巨大的破碎力產(chǎn)生的螺栓松動(dòng)力被彈簧張 緊力自動(dòng)彌補(bǔ)，故螺栓不致于松動(dòng)，從而延長(zhǎng)破碎板的使用壽命，提高生產(chǎn)效率?？傊?，在使用過(guò)程中可以針對(duì)具體情況想辦法解決具體問(wèn)題，防止破碎板松動(dòng)、磨損加劇、折斷等情況，從而 延長(zhǎng)破碎板的使用壽命，降低成本，提高工作效率。
三、結(jié)論
加強(qiáng)顎式破碎板使用壽命從設(shè)計(jì)選材、組裝、使用過(guò)程中的改進(jìn)等方面著手，能很好地加強(qiáng)顎破破碎板使用壽命，從而提高顎式破碎機(jī)的生產(chǎn)效率，降低生產(chǎn)成本。
