隨著煤礦資源整合和技術發展，礦井設計能力越來越大，主斜井帶式輸送機運輸能力大幅提升，目前國內特大型主斜井帶式輸送機最大輸送量已達到 8 000 t/h，提升高度最高已達 550 m。隨著國內經濟進入新常態發展及煤炭行業供給側改革政策的影響，今后煤炭行業新設計礦井會越來越少，已有礦井因開拓延伸、能力核定調整以及科學產能釋放等因素，導致主提升系統改造會越來越多。筆者以平朔井工一礦主斜井帶式輸送機改造為例，探討特大型礦井相關改造方案，為其他礦井解決類似問題提供借鑒。

1 、主斜井帶式輸送機現狀及改造原因

平朔井工一礦位于山西省朔州市平魯區，礦井設計規模 10.0 Mt/a，屬于特大型礦井。主提升系統采用主斜井帶式輸送機運輸方式，輸送機機長 1 812 mm，傾角 -2°～ 12°，最大提升高度 192 m，鋼絲繩芯輸送帶型號為 ST/S 3150，減速器型號為 3C560 NE-1240 。

隨著礦井投產時間不斷延長，煤層賦存條件發生變化，井工一礦主斜井帶式輸送機瞬時峰值輸送量增加至 3 500 t/h，較設計值增加 16.7%，帶來的主要問題有：① 由于帶式輸送機張力增加，驅動平臺和頭部卸載平臺振動加大，存在安全隱患；② 由于輸送量增加，導致輸送機重載時啟動困難。主斜井帶式輸送機原有 3 臺電動機服役時間較長，效率降低，維修量加大，同時集團內部備有多臺 1 120 kW 電動機，因此考慮在更換電動機的同時，通過技術改造消除安全隱患。

2、 改造設計方案

2.1 改造原則

根據帶式輸送機改造設計常規經驗，以及該礦井實際情況，確定本次改造遵循以下幾個基本原則：

(1) 不增加帶式輸送機帶寬 如果增加帶寬，則加大了輸送機斷面，主斜井井筒斷面需加大，輸送機整機也需拆除重新安裝，成本高且耽誤工期；

(2) 不更換鋼繩芯輸送帶 由于輸送帶投資占整部帶式輸送機投資的 40% 左右，因此應使用原有輸送帶，使其安全系數滿足規范要求；

(3) 不改變原有驅動方式 平朔井工一礦主斜井帶式輸送機采用變頻驅動方式，具有良好的軟啟動和調速性能，可根據輸送量的變化調整帶速，節能效果顯著，還具有調速范圍寬、精度高、驗帶時可長時間低速運行等優點；

(4) 減少成本 應盡量減少改造工期，降低設備投資。

2.2 改造方案

針對以上幾個原則，筆者從增加電動機數量、改變功率配比、提高帶速等方面提出 4 個主斜井帶式輸送機改造方案。

(1) 方案 1 輸送量增加至 3 500 t/h，帶式輸送機原有運行速度不變，仍為 4.5 m/s，驅動裝置更換為 3 臺 1 120 kW 電動機，功率配比為 2∶1。

(2) 方案 2 為了增加電動機備用系數，更好地解決重載啟動問題，帶式輸送機帶速不變，驅動裝置更換為 4 臺 1 120 kW 電動機，功率配比為 2∶2。

(3) 方案 3 當輸送量增加至 3 500 t/h 時將帶速提升至 5.0 m/s，驅動裝置更換為 4 臺 1 120 kW 電動機，功率配比為 2∶2。提高帶式輸送機運行速度可降低帶強及帶式輸送機各點張力。

(4) 方案 4 在方案 3 的基礎上，進一步將主斜井帶式輸送機帶速提高至 5.6 m/s，目的是尋求優化卸載部土建結構受力，減少改造工程量。主斜井帶式輸送機各改造方案主要技術參數及設備選型如表1 所列。

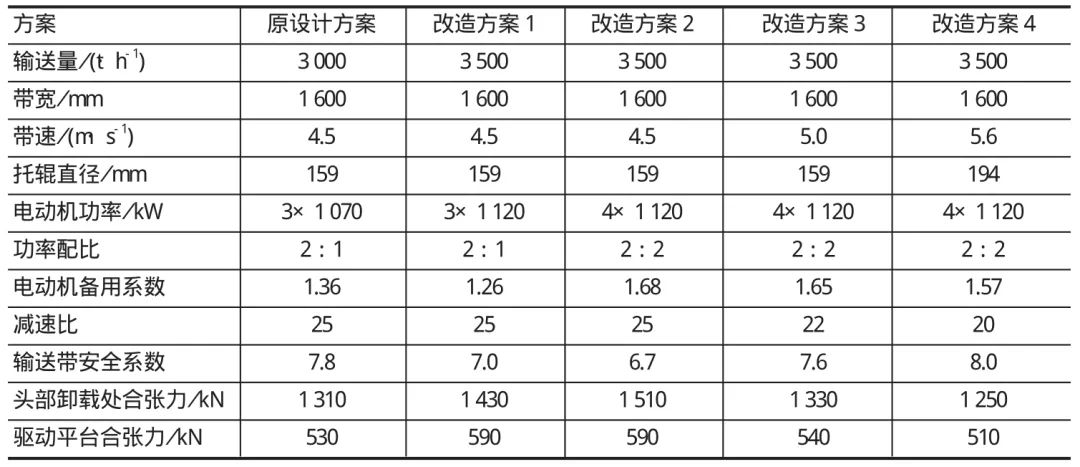

表1 主斜井帶式輸送機各方案主要技術參數及設備選型

3 、方案對比

對以上 4 種改造設計方案進行對比，各方案優缺點如表 2 所列。由表 2 可以看出，方案 1、方案 2 不改變帶式輸送機帶速，通過增加電動機功率的方式提高運輸能力，此方法會增加帶式輸送機各點張力，加大卸載平臺和驅動平臺設備本身的受力及土建結構受力，降低了安全系數，一般需對原有土建結構進行改造，改造時停產時間較長，影響企業效益；方案 3 和方案 4 均采用提高帶速的方法，雖然帶速提高需要對部分機電設備進行改造，機電設備投資相對較高，但設備和土建結構受力增加不大，甚至會降低合張力，增加了安全系數，土建結構改造量小，改造工期短。因此，經綜合考慮，平朔井工一礦主斜井帶式輸送機改造確定采用方案 3。

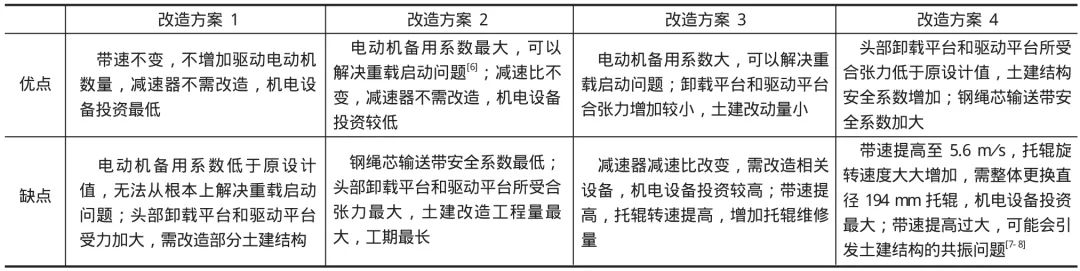

表2 各改造方案優缺點對比

4 、改造實施措施

根據方案 3 的改造設計思路，主要實施措施包括以下幾個方面：

(1) 調整減速比 由于帶速提高，導致減速器的減速比無法與新帶速匹配，調整方法有 2 種：一是增加傳動滾筒直徑，二是更換減速器或者改造減速器傳動軸。最終選擇改造減速器的輸入軸，由減速器廠家進行非標設計，改變齒輪齒數，并保證減速器輸入軸安裝尺寸不變，與整體更換減速器相比，可節省投資 60%。

(2) 更換電動機 由于 1 120 kW 電動機中心高大于 1 070 kW 電動機，且 2 種電動機地腳基礎不同，為方便安裝，節省成本，將驅動裝置架上頂板更換，按新電動機地腳基礎開孔，降低肋板高度，使新電動機與減速器滿足同軸度要求。

(3) 改造驅動機房內土建結構 按方案 3 改造后，頭部卸載平臺和驅動平臺所受合張力分別增加20 和 10 kN，合張力增加幅度不大，經計算校核，原設計相關結構梁抗拉力和抗剪力滿足要求。由于方案 3 需要增加第 4 套驅動單元，為了防止驅動平臺振動，在新增驅動單元下方加設 2 組鋼立柱支撐，以加強驅動平臺承重能力。

(4) 校驗主要部件安全系數 對改造后的帶式輸送機主要部件進行安全系數校驗，并對逆止器、制動器進行打滑校驗，經計算，帶式輸送機改造后滿足相關要求。

改造后的平朔井工一礦主斜井帶式輸送機運轉情況良好，在 2017 年 6 月由中國工程院發布的 2017中國煤炭企業科學產能排行榜中，平朔井工一礦排名第6。

5 、結語

特大型礦井主斜井帶式輸送機改造是一個系統工程，改造時應遵循安全第一的原則，保證輸送帶、制動器、逆止器等關鍵設備的安全系數不降低，盡量減少驅動機房內的土建結構改造工程量，包括預埋件的增減及結構梁的加固等，盡量縮短改造工期，減少企業停產損失。
