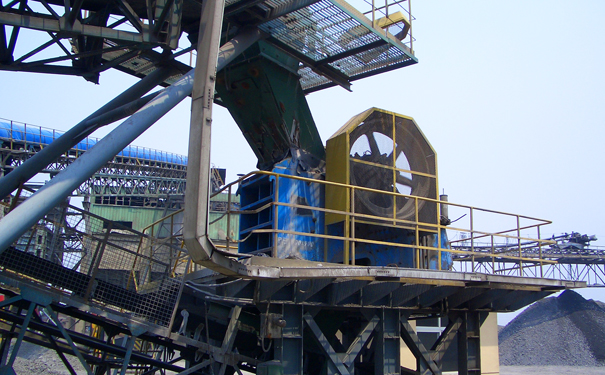

PEY系列鋼渣專用液壓保護顎式破碎機是洛陽大華重工開發研制的一種國內首臺單缸液壓復擺顎式破碎機，是原冶金部指定引進消化項目。該機可用于鋼渣的粗、中碎作業。自1994年在無錫五洋鋼渣處理廠使用以來，已在無錫鋼廠、唐鋼、柳鋼、馬鋼、首鋼、寶鋼、太鋼、萊鋼、日照鋼廠、龍鋼、酒鋼、攀鋼、昆鋼、水鋼、阿鋼、武鋼、湘鋼等一百多個鋼渣處理廠廣泛應用， 并出口巴基斯坦、馬來西亞等國家。

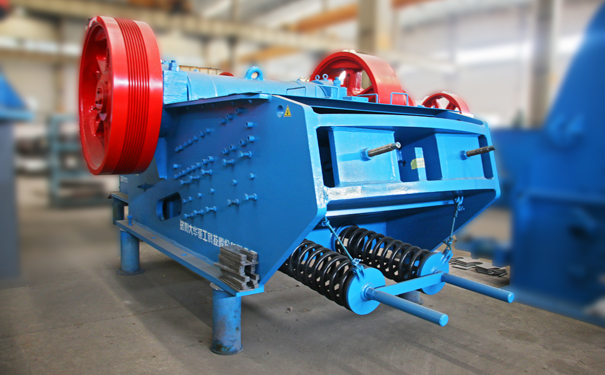

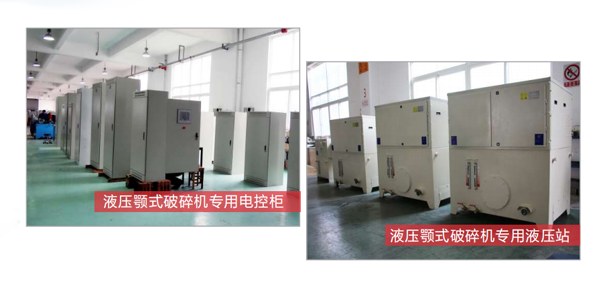

PEY系列顎式破碎機自帶液壓站和PCL自動控制系統，自動化程度高，液壓站支撐下的單液壓缸，既可以調節排料口大小，又可以卸荷排出不可破碎物，保護可靠，自動排出不可破碎物，有效解決了鋼渣破碎中的“卡鋼”問題，排鐵后自動復位，可實現不停機連續生產，使操作更加方便，大大減少了停車時間，有效的提高工作效率。

影響顎式破碎機工作的因素較多，但是過載問題的影響較常見。由于同一物料的抗壓強度不均勻，有的顆?？箟簭?qiáng)度比較大，故顎式破碎機在工作過程中就會出現過載的現象，而且顎式破碎機的工作負荷具有非常大的波動性，其工作峰值負荷通常是正常工作狀態的3~4倍左右。在實際操作中，經常會碰到非破碎物進入到碎腔當中，導致顎式破碎機瞬間嚴重過載，若沒有安全可靠的過載保護裝置，破碎機將會發生故障，嚴重時設備部件會被破壞。因此，為避免出現過載現象，顎式破碎機必須具備一套良好的自我保護系統，當其過載時，顎式破碎機的零部件不但不被破壞，又能迅速的恢復正常的工作。

顎式破碎機的液壓保護裝置就起到了過載、過鐵的作用，有效的卸荷排出不可破碎物。顎式破碎機由動顎、定顎和偏心輪等組成，工作時定顎固定不動，偏心輪在電動機帶動下發生轉動，帶動動顎做復擺運動，從而破碎動顎和定顎之間的物料。液壓缸的活塞桿通過鉸鏈連接在動顎的下面，活塞桿的左右位置，決定了破碎機下面排礦口的大小，當破碎機出現過載情況時，液壓缸的活塞和活塞桿快速向右運動，使動顎和定顎之間的排礦口增大，過載的物料靠自重自動從排礦口排出，當過載現象消除后，油泵向液壓缸的右腔供油，活塞和活塞桿在壓力油的作用下向左移動復位到極限位置，動顎和定顎之間的排礦口恢復到原來的大小，顎式破碎機恢復正常工作。下面，我們來看一下液壓保護裝置的工作過程。

1、正常工作

破碎機推力板作用在工作液壓缸上的壓力小于液壓缸推力，動作閥處于上極限位置，推力板不產生移動，破碎機正常破碎物料。

2、過載保護

3、排除故障

非破碎物進入破碎腔后，由于受工作液壓缸所能提供的最大推力限制，活塞右移縮回，相應地破碎機排礦口增大，由于破碎機動顎的嚙合，非破碎物逐步向下運動而最終從排礦口排出，自動排除破碎腔中的非破碎物。如果破碎腔中進入非破碎物生產的“產品”不合格，可由輔助裝置剔除。

4、自動恢復

當非破碎物自動排除后，活塞處于縮回位置，由于破碎力下降，動作閥在沒有上腔瞬時高壓情況下使其閥芯恢復上極限位置，不再對系統泄油；同時，柱塞式噴油泵在油壓調節裝置的作用下以最大泵油量對系統泵油，直到工作液壓缸活塞左移至極限位置。至此，破碎機恢復正常工作狀態。
