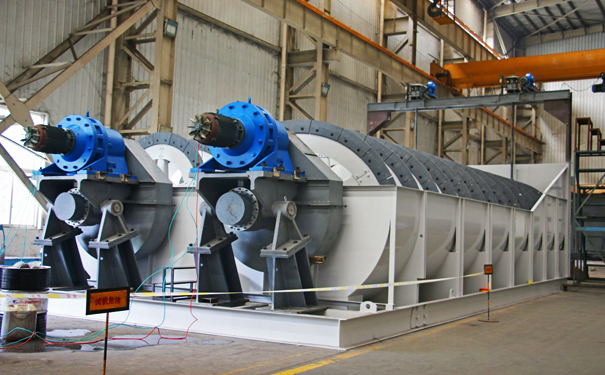

FC、FG系列螺旋分級機是由傳動裝置、螺旋（左或右）及水槽、升降裝置、下部支座和進料口等組成。 水槽成傾斜安裝，傾角大小根據工藝流程中設備配置情況確定，傳動裝置帶動螺旋在槽內旋轉，經磨細的礦漿從側面進料進料口進入槽內，則在槽的下端形成一個礦漿沉降區，其表面積和容積決定于水槽傾斜角大小和溢流堰高度。低速回轉的螺旋能起一定的攪拌作用，礦漿經攪拌后，輕、細顆粒懸浮于上面形成溢流，由水槽端面溢流堰溢出，流入下一道選礦工序；粗重的顆粒沉于槽底形成返沙，由螺旋運到排礦口排出。

FC、FG系列螺旋分級機根據螺旋葉片數可分為：?jiǎn)温菪旨?jí)機和雙螺旋分級機。

FC、FG系列螺旋分級機根據溢流端的螺旋葉片浸入溢流面深淺程度不同，可分為以下兩種：

1.高堰式：溢流端螺旋葉片的頂部高于溢流面，且溢流端螺旋中心低于溢流面。主要用于溢流粒度為0.83-015mm的礦石分級；

2.沉沒式：溢流端的螺旋葉片全部浸入溢流面以下。主要適用于溢流粒度為0.15-0.07mm的礦石分級。

該螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業，具有結構簡單、工作可靠、操作方便等特點。

FC、FG系列螺旋分級機型號說明:例 "2FG-1200" 其中，"2"表示雙螺旋，單螺旋不標;"F"表示螺旋分級機;"G"表示高堰式，或標為"C"表示沉沒式;"1200"表示分級機螺旋直徑，單位mm.
