板式給料機

可水平安裝，也可傾斜安裝

板式給料機一般分為重型、中型和輕型三種，是選礦廠常用的給料設備。輕型板式給料機系連續給料機械，適用于短距離輸送給料粒度160mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸?shù)葯C(jī)械作均勻連續給料。可水平安裝，也可傾斜安裝，其最大向上傾角20度。一般適應松散密度小于1200kg/m3、塊重小于140kg、溫度350℃以下的物料。

【進料粒度】：

【生產能力】：

【應用范圍】：

適用物料:

產品優勢

運行阻力小

鏈板采用多組托輪支承，使鏈板的支承點多，使每塊鏈板成為超靜定梁，受力好,變形小,而且托輪內置軸承，使設備運行的阻力小。
整機裝配、維修方便

驅動裝置與主軸、鏈輪與鏈輪軸均采用無鍵聯接(環型銷緊密聯接)使整機裝配、維修方便，也使雙鏈條的同步精度高，保證了設備運行中故障率極低，各部件受力均衡、損壞率低。
節省費用

減速機采用兩級行星加直角減速器組合型硬齒面減速機，又采用單點浮動式支承，無地基，保證了減速機的傳動精度，也減少了打地基的費用。
不易損壞，故障率低

拉緊彈簧采用復合橡膠彈簧，保證了拉緊穩定而且不易損壞，減少了設備的故障率。
整機振動小

整機振動很小，可以不設地腳螺栓，只需要在基礎上予埋一些鋼板，將設備調好位置，把機座點在予埋鋼板上即可。
運行可靠，操作方便

采用變頻調速電機變速，根據用戶需要隨時調速,可保證不同的產量需要。運行可靠，操作方便。

細節參數

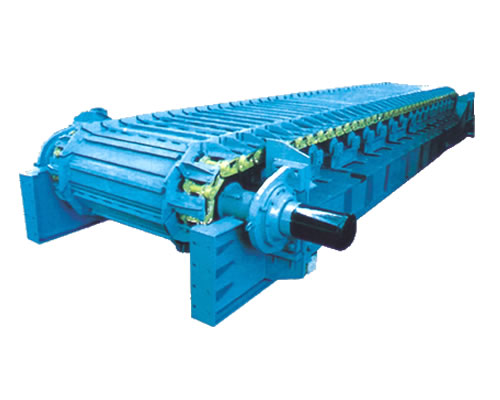

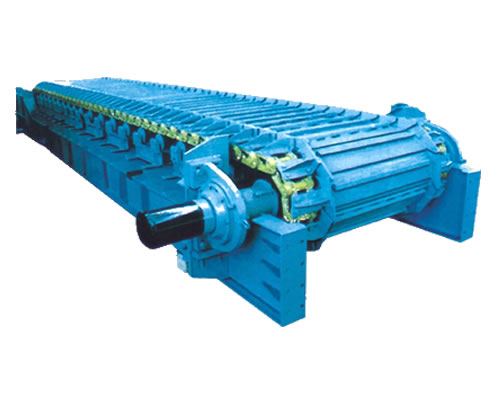

板式給料機細節圖

選礦廠常用的給料設備

①多數空載啟動，基本無過載現象，偶然帶額定載啟動，受料斗最多有70t煤炭；

②要求零速啟動，速度范圍在0~0.6 m/min，可以手動控制緩慢加速或減速，速度在0.3~ 0.5m/min使用較多并穩定運行；

③穩定運行中外界負載基本穩定，沖擊性較小；

④環境溫度較低，粉塵較大。

最大給料粒度范圍：300-1400

處理能力范圍（t/h）：50-900

重量范圍：3980-85000

類型	規格型號	最大給料粒度	速度（m/s）	處理能力（t/h）	功率	外形尺寸
中型板式給料機	GBH1000×1.6	300	-0.025	50-300	5.5	3240×3150×1210
	GBH1000×3.0	300	0.012-0.15	50-300	7.5	4640×3150×1210
	GBH1000×4.5	300	0.012-0.15	50-300	7.5	6140×3150×1210
	GBH1200×3.0	450	0.012-0.15	80-500	11	4640×3350×1210
	GBH1200×4.5	450	0.012-0.15	80-500	11	6140×3350×1210
	GBH1200×15	450	0.012-0.15	80-500	15	17640×3350×1210
重型板式給料機	ZBW1250×4.5	600	0.015-0.15	75-750	22	6830×3572×1630
	ZBW1250×9.0	600	0.02-0.06	58-175	11	11566×3980×1728
	ZBW1500×6.0	600	0.05	240	22	8683×5593×2080
	ZBW1500×12	600	0.05	240	-45	14653×5889×2080
	ZBW1600×6.0	800	0.016-0.16	80-800	22	8700×3400×2200
	ZBW1800×10	800	0.05	400	-45	12593×6189×2080
	ZBW2000×10	1400	0.03-0.087	300-900	-55	13792×5658×4758
