顎式破碎機動顎部的結構和注意事項

來源：大華重工點擊量：時間：2021-09-10 09:00:19

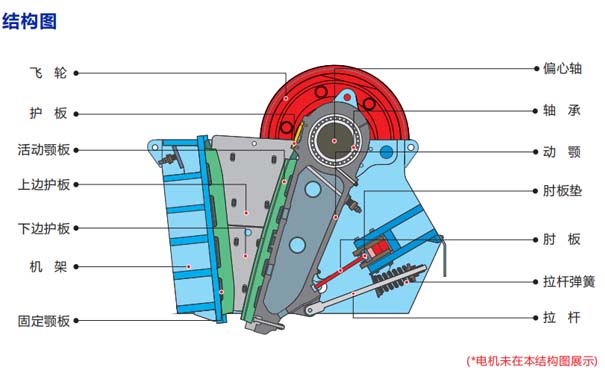

動顎部由動顎體、偏心軸、透蓋、擋圈、軸承、皮帶輪、飛輪等組成。

動顎體為鋼板焊接件，通過熱處理退火消除焊接應力，通過打磨的焊縫更能有效消除焊接產生的缺陷，使動顎體強度更高。動顎體正面裝有活動顎板，上部借助偏心軸與軸承懸掛在機架上，下部支撐在肘板上，并與肘板成鉸鏈，在偏心軸兩端裝有皮帶輪和飛輪，為了降低電動機的額定功率，且使機器工作時的轉速不致波動太大。飛輪在空行程時儲存能量，在工作行程時則釋放能量，這樣就可以使電動機的負荷均勻。在動顎上部有護板，防止因給料而使動顎上部磨損及軸承孔變形。從而影響動顎使用壽命和軸承等零件的順利拆卸。

動顎體的正面安裝有活動顎板和楔塊?；顒宇€板和楔塊均為高錳鋼鑄件（易損件）要根據破碎物料的性質定期更換。更換活動顎板時要先將楔塊取下。楔塊拆下后再將活動顎板拆下?；顒宇€板的安裝順序與拆卸順序相反，要先安裝活動顎板再安裝楔塊，當楔塊安裝面磨損后，可在楔塊上焊接鋼板以達到壓緊活動顎板的目的。

動顎體與機架上的軸承均為調心滾子軸承。軸承的密封均采用迷宮式油封。軸承應加入3＃合成鋰基潤滑脂ZL-3H或其它性能相當?shù)臐櫥ㄗ⒁猓翰煌铺柤靶吞柕臐櫥豢苫煊茫?。軸承加入潤滑脂的量應占軸承空腔容積的2/3。每周加油一次，每半年應清洗更換一次潤滑脂，更換時應將軸承用煤油清洗干凈，重新加油至軸承容積的2/3。

注意：若設備在露天或高溫環境下使用，應縮短加油周期和更換周期。設備若長久不用時，應向軸承內部注入防銹油，但當重新運轉時，應更換新的潤滑脂。

機架軸承采用錐套結構與主軸連接，隨機配備有拆卸用大圓螺母，拆卸時取下外側擋圈，將隨機圓螺母安裝在錐套上向內側擰緊，則錐套自動與軸承內套分離，即可輕松拆下軸承和錐套

皮帶輪和飛輪與主軸的連接使用的為錐連接，拆卸時只需拆掉飛輪與皮帶輪外側擋盤，然后用鋼絲繩吊住帶輪或飛輪，用錘子向外敲擊輪轂內側，即可輕松拆下。
