淺談?lì)€式破碎機的軌跡和腔型

來源：洛陽大華點擊量：時間：2021-02-07 08:54:07

顎式破碎機由于結構簡單、工作可靠、使用方便等原因，已經被廣泛應用于工業生產之中，目前使用最多的是復擺顎式破碎機,顎破的性能則與其動顎運動軌跡和破碎機腔型有著很大的關系。

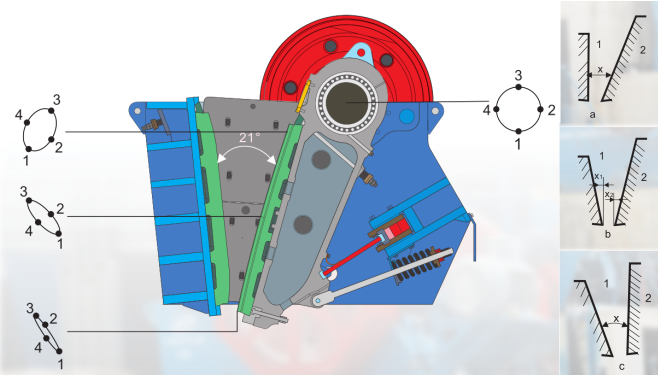

顎式破碎機動顎的運動軌跡，如下圖所示，活動顎板在運動過程中，其表面每個點都畫出了一個橢圓，順序是從1-2-3-4運動，可以簡單認為從1到3是動顎擠壓物料破碎過程，從3到1是動顎回程落料過程，在位置3時，動顎有向下的運動趨勢，能夠促進物料下落，這一點也是為什么說復擺顎破產量高的原因。動顎板運動的橢圓軌跡，可以近似看做是水平行程和垂直行程的矢量和，對破碎有效的是水平行程，垂直行程更多的是加速了顎板的磨損。

顎破常見的腔型如上圖所示，破碎腔型根據固定顎板和活動顎板的布置形式，分為3種結構，“a”結構固定顎板垂直，“b”結構固定顎板向左傾斜一定角度，“c”結構活動顎板垂直，其中“b”結構是目前最被認同，性能最佳的“V”腔型，相對于“a”結構，“b”結構活動顎板的運動軌跡所產生的水平行程（有效行程）更大，同樣時間內破碎的物料更多，產量就更高，“c”結構由于固定顎板傾角過大，物料破碎后，在活動顎板的擺動下，落料不暢影響產量。大華重工目前的高端JC顎破全部采用“V”腔型設計，目前已投產應用的最大型號是JC2012(2000*1200）顎破，單機重量120t，最大產量1400t/h。

影響顎破性能產量的因素有很多，像破碎腔的嚙角，傳動角，主軸偏心量等因素，這些因素共同組合在一起，相互作用相互影響，當達到一個最佳的平衡狀態時，就能形成一個最優的結果。
